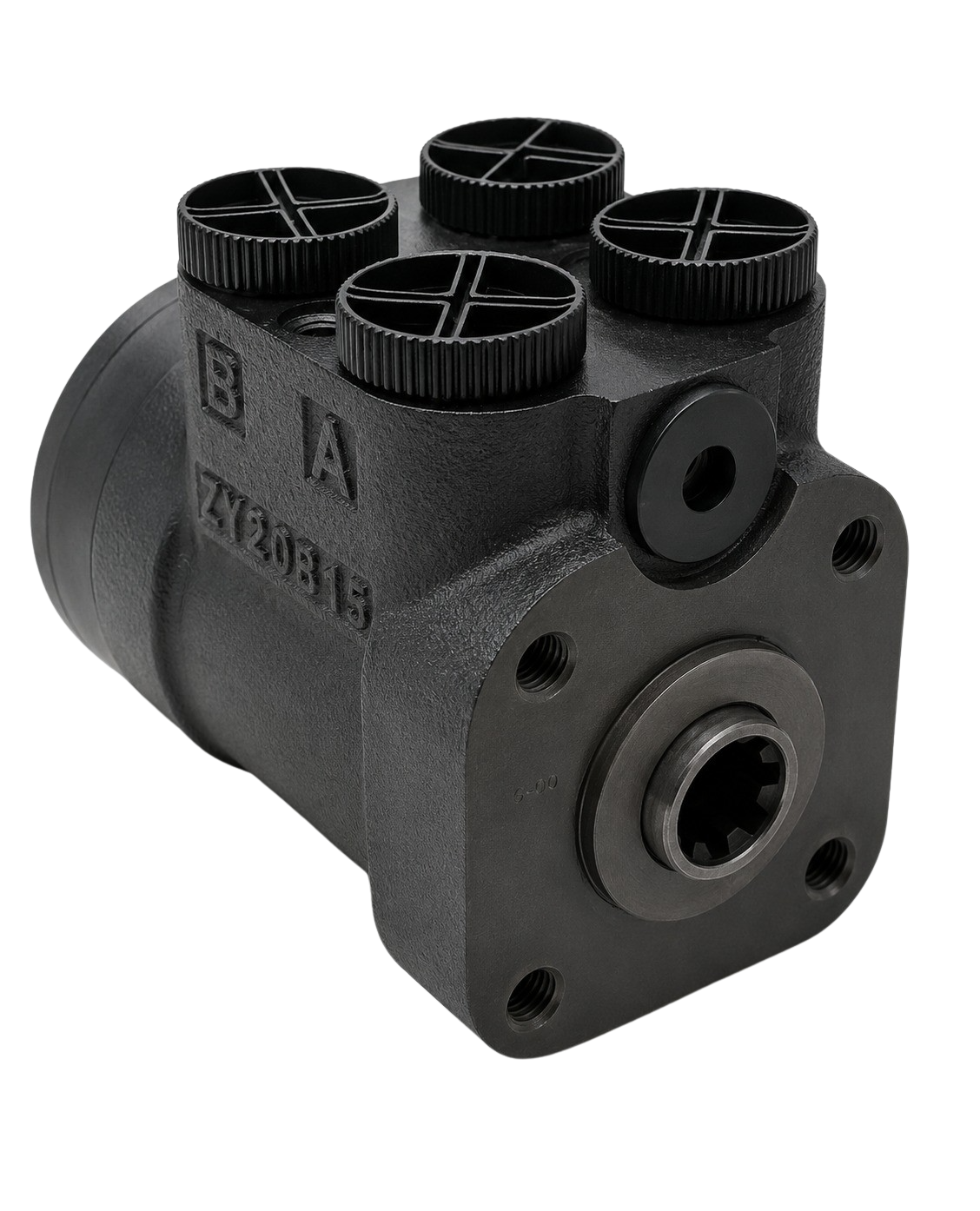

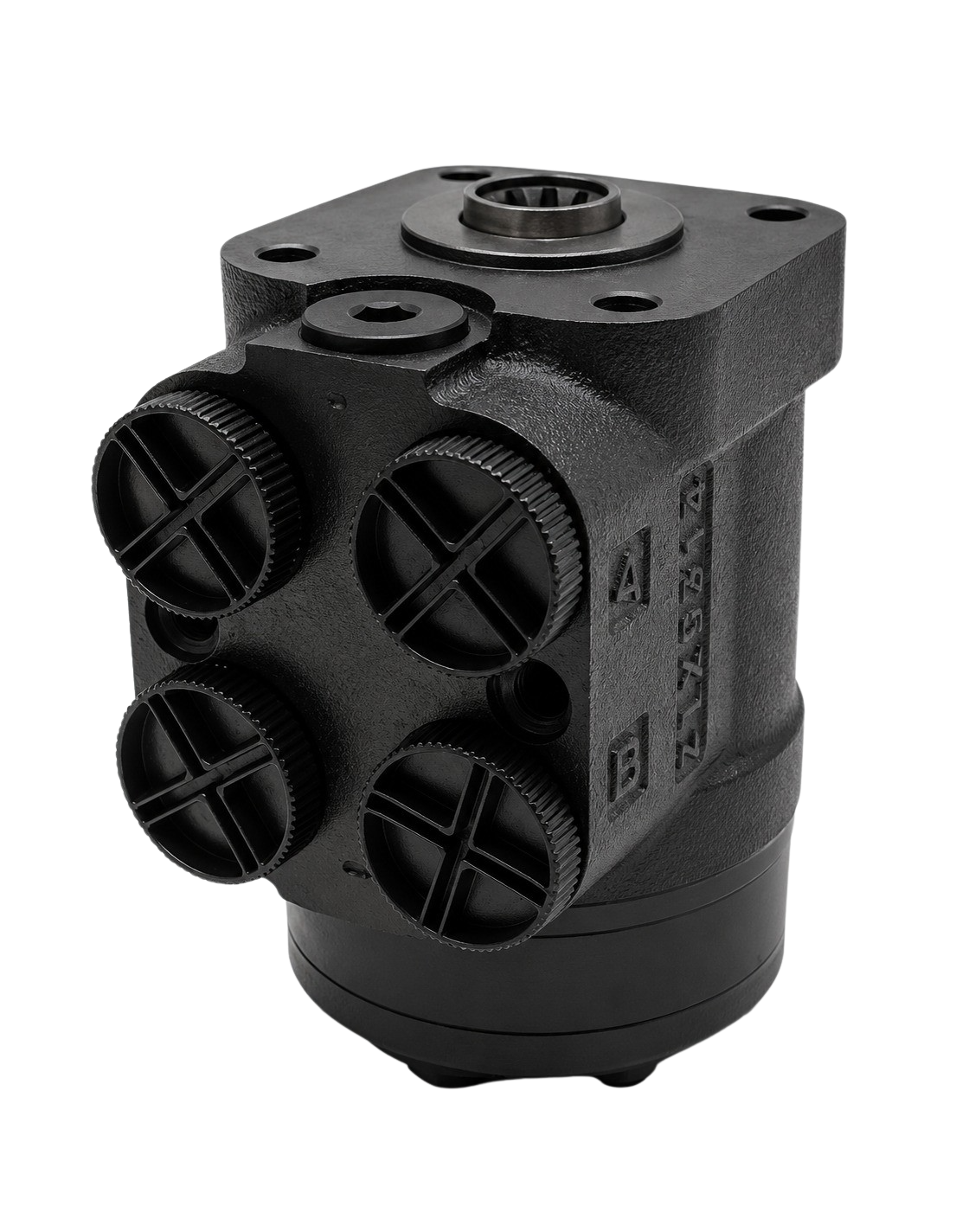

Orbitrol m/højtrykpak. 80 cm3

Varenummer: 101S/1/080/15/E

Hydrauliske styreenheder, også kendt som orbitroler, anvendes til præcis og pålidelig styring i hydrauliske styresystemer. Enheden fordeler olietrykket til styrecylinderen og sikrer en jævn og kontrolleret styring.

Velegnet til blandt andet traktorer, landbrugsmaskiner, entreprenørmaskiner og andre mobile hydrauliske applikationer.

Beskrivelse
Tekniske data

Installation og anvendelse

Følg nedenstående anvisninger for korrekt installation, drift og vedligeholdelse af den hydrauliske styreenhed.

1. Installation

  • Styreenheden skal monteres koaksialt med ratstammen med et aksialt spillerum på 1 mm.
  • Indgrebsdybden i ratstammen må ikke overstige 15 mm.
  • Kontrollér efter montering, at rattet drejer frit, og at styringen fungerer korrekt.
  • Tilslutninger: P = pumpe, T = tank, A og B = styrecylinder.

2. Olieflow

  • P-port: anbefalet strømningshastighed maks. 1,5 m/s.
  • A- og B-porte: anbefalet strømningshastighed maks. 4–5 m/s.

3. Drift og vedligeholdelse

  • Rattets diameter må maks. være 500 mm.
  • Anvend returfilter med filtreringsgrad på 30 μm.
  • Anbefalet olieviskositet: 17–33 cSt.
  • Normal olietemperatur: 20–80 °C. Maks. temperaturområde: -30–100 °C.
  • Hold hydraulikolien ren, og kontrollér regelmæssigt olie og filter.

4. Opstart

  • Rengør olietanken og påfyld hydraulikolie.
  • Udluft systemet ved lav pumpehastighed.
  • Drej styringen helt til venstre og højre.
  • Kontrollér olieniveau, forbindelser, funktion og eventuelle lækager.
Vigtigt: Ved fejl i styringen skal årsagen findes før videre brug. Brug ikke overdreven kraft på rattet, og undgå unødvendig adskillelse af styreenheden. To personer må ikke dreje rattet samtidigt.
Kategori Hydraulik
Kubik (cm³) 80
Gevindtype BSP
Gevind 1/2" indv.
Længde 134 mm
Maks flowhastighed (L/min) 8
HS-kode 8708941000
Vægt (kg) 5.625
